深圳SOD系列

產品規格 :

產品價格 :面議

點 擊 數 :20261

更多



詳細信息



•翻蓋設計，適應小體積器件的放置和提取；

•專用接觸簧片，確保和器件接觸良好；

•接觸簧片選用優質銅材，經良好的表面處理工藝，即保持彈性

又具有很長的使用壽命；

•雙工位設計，減低成本和空間；

•足夠的鍍金厚度確保長期使用接觸良好；

•特種塑料制造，能耐受潮濕的環境，最高使用溫度可達175 ℃；

•超短訂貨周期。

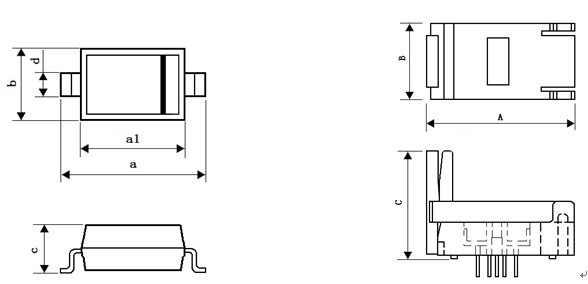

APPLICABLE IC DIMENSIONS & SOCKET DIMENSIONS

單位：mm

產 品 型 號	IC封裝	a	a1	b	c	d	A	B	C
010-0123-020	SOD123	3.75±0.15	2.7±0.15	1.6±0.2	1.03±0.14	0.62±0.08	24.7	12.6	18.0
010-0323-020	SOD323	2.5±0.2	1.7±0.05	1.25±0.05	1.0±0.05	0.35±0.05	24.7	12.6	18.0
010-0523-020	SOD523	1.6±0.1	1.2±0.1	1.8±0.05	0.64±0.13	0.3±0.05	24.7	12.6	18.0

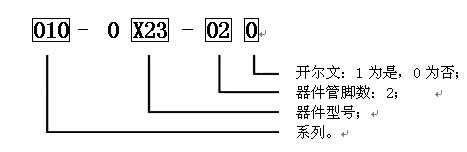

DESCRIPTION & ORDERING INFORMATION
