TSSOP系列

產品規格 :

產品價格 :面議

點 擊 數 :24172

更多



詳細信息



•結構優化設計，適應各型號器件的放置和提取；

•專用接觸簧片，確保和器件接觸良好；

•接觸簧片選用優質銅材，經良好的表面處理工藝，即保持彈性

又具有很長的使用壽命；

•緊湊的結構,減低成本和空間；

•足夠的鍍金厚度確保長期使用接觸良好；

•特種塑料制造，能耐受潮濕的環境，最高使用溫度可達175 ℃；

•超短訂貨周期。

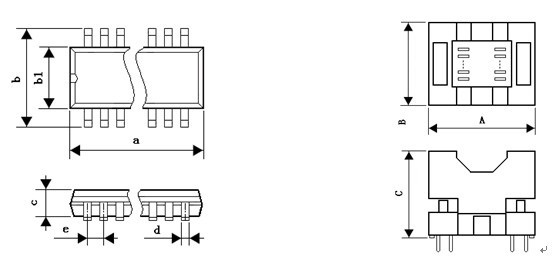

APPLICABLE IC DIMENSIONS & SOCKET DIMENSIONS







單位：mm

產 品 型 號	IC封裝	a	b	b1	c	D	e	A	B	C
082-0065-160A	TSSOP16	5.0±0.1	6.4±0.3	4.4±0.2	1.0±0.1	0.25±0.05	0.65	21.0	17.0	15.5
082-0065-200A	TSSOP20	6.5±0.2	6.4±0.3	4.4±0.2	1.0±0.1	0.2±0.05	0.65	21.0	17.0	15.5
082-0065-240A	TSSOP24	7.8±0.2	6.4±0.3	4.4±0.2	1.0±0.1	0.2±0.05	0.65	21.0	17.0	15.5
082-0065-280A	TSSOP28	9.7±0.2	6.4±0.3	4.4±0.2	1.0±0.1	0.2±0.05	0.65	21.0	17.0	17.5
082-0065-340A	TSSOP34	12.3±0.2	7.8±0.2	5.7±0.2	1.0±0.1	0.3±0.05	0.65	23.0	21.0	17.5



DESCRIPTION & ORDERING INFORMATION
